Cara Perakitan Komputer Beserta Gambarnya

Perakitan Komputer Beserta GambarnyaPerakitan Komputer Beserta Gambarnya

Perakitan komputer beserta gambarnya. Merakit komputer bagi sebagian orang adalah suatu hal atau perkara yang mudah. Namun bagi sebagian orang yang lain, merakit komputer adalah suatu hal yang sulit atau bahkan ada yang bilang takut merakit komputer sendiri.

Sebenarnya merakit komputer apalagi dizaman sekarang ini sudah lebih mudah dan juga aman. Banyak berseliweran di YouTube maupun Google Search tentang cara merakit komputer sendiri.

Nah di artikel kali ini Sinau PC akan berbagi kepada temen-temen semua cara perakitan komputer beserta gambarnya sampai nyala.

Teori merakit PC

Kalian harus tahu dulu apa itu merakit pc atau komputer. Perakitan komputer adalah kegiatan merakit atau menyusun semua komponen komputer menjadi siap untuk dipakai.

Semua komponen pc itu nanti akan disusun di motherboard agar semua komponen pc itu bisa saling berkomunikasi. Motherboard lah yang memegang kendali berapa daya yang dibutuhkan tiap komponen, dan juga mengontrol semua komponen yang terhubung dengan motherboard.

Cara merakit komputer beserta alat dan bahannya

Sebelum kalian merakit komputer sendiri, siapkan terlebih dahulu alat-alat yang dibutuhkan untuk merakit komputer.

Alat-alat yang dibutuhkan antara lain :

  • Obeng kembang ukuran kecil
  • Obeng kembang ukuran sedang
  • Baut motherboard
  • Baut powersuply

Obeng kembang kecil

Berguna untuk melepas dan memasang baut di motherboard dan juga untuk memasang kartu grafis atau VGA Card. Kita menggunakan obeng kecil untuk memasang baut di motherboard agar baut yang dipasang bisa dikencangkan secara perlahan-lahan agar tidak merusak komponen komputer.

Obeng kembang sedang atau besar

Digunakan untuk memasang baut di powersuply ke casing komputer.

Baut motherboard

Baut motherboard biasanya telah disediakan dipaket pembelian motherboard baru. Kalau kalian beli motherboard second kalian bisa minta baut dari penjualnya.

Perlu diperhatikan untuk baut motherboard diusahakan terdapat ring karet pengaman seperti karet, biasanya berwarna merah. Fungsinya untuk menghilangkan grounding yang membuat komputer itu nyetrum atau juga tidak mau nyala saat dipasang di casing.

Baut powersuply

Biasanya juga telah di sediakan dipaket pembelian powersuply. Kalau tidak ada bisa nyari sendiri di toko bangunan, wkwkwkwk (biar gak spaneng)

Sedangkan bahan-bahan untuk merakit yang dibutuhkan adalah :

  • Motherboard
  • Prosesor
  • Ram
  • VGA Card
  • CPU Cooler
  • Storage SSD atau Hardisk
  • Kabel sata
  • Powersuply
  •  Casing
  • Fan casing
  • Wifi adapter / bluetooth adapter (optional)
Berikut penjelasan lengkap mengenai komponen komputer beserta gambarnya yang akan digunakan dalam merakit komputer.

Motherboard

Motherboard berfungsi untuk tempat menempel dan komunikasi semua komponen-komponen komputer.

Misal : motherboard MSI H310

Komponen Komputer dan Fungsinya Beserta Gambarnya
Motherboard untuk merakit komputer



Prosesor

Prosesor atau juga kadang disebut CPU merupakan otak sebuah komputer yang berfungsi melakukan proses komputasi.

Misal : Intel Core i3 9100F

Komponen Komputer dan Fungsinya Beserta Gambarnya
Prosesor untuk merakit komputer

RAM

Ram atau Random Acces Memory adalah memori penyimpanan sementara yang menyimpan aktifitas kita di komputer.

Misal : Ram Klev Bolt X 8GB DDR4 2666Mhz

Komponen Komputer dan Fungsinya Beserta Gambarnya
Ram untuk merakit komputer




VGA Card

Berguna untuk menampilkan grafis di layar monitor. Kalian bisa pakai iGPU atau grafis bawaan kalau prosesor kalian mendukung iGPU. Kalau mau lebih ok bisa pakai vga add on.

Contoh : Nvidia GTX 1050 Ti

Komponen Komputer dan Fungsinya Beserta Gambarnya
VGA untuk merakit komputer



CPU cooler

Berguna untuk mendinginkan suhu prosesor agar performa tetap terjaga dan terhindar dari overheat. Temen-temen bisa pakai stock cooler atau cooler bawaan prosesor atau bisa beli custom cpu cooler.

Komponen Komputer dan Fungsinya Beserta Gambarnya
Cooler untuk merakit komputer


Storage atau penyimpanan

Berguna untuk menyimpan data-data kalian dan jiga sistem operasi didalamnya. Kalian bisa pakai SSD yang menawarkan performa kecepatan tinggi atau kalau belum bisa pakai hardisk dulu saja.

Misal : SSD Adata SU650 120GB, hardisk Seagate 500GB 7200rpm

Komponen Komputer dan Fungsinya Beserta Gambarnya
Hardisk atau SSD untuk merakit komputer




Kabel Sata

Untuk menghubungkan antara hardisk atau juga SSD ke motherboard, jumlah tergantung penyimpanan yang dipakai ada berapa.

Komponen Komputer dan Fungsinya Beserta Gambarnya
Kabel sata untuk merakit komputer




Power Suply

Merupakan jantung sebuah komputer yang berfungsi untuk mengalirkan daya kesemua komponen pc kalian.

Komponen Komputer dan Fungsinya Beserta Gambarnya
Power suply untuk merakit komputer




Casing

Adalah tempat atau wadah dari komponen yang telah kalian rakit nantinya. Selain itu casing juga bisa melindungi komponen komputer dari debu dan juga serangga. Karena tak jarang ada serangga seperti kecoa atau cicak mati di dalam casing yang terbuka.

Komponen Komputer dan Fungsinya Beserta Gambarnya
Casing komputer




Fan casing (optional)

Fan casing akan membantu suhu didalam casing jadi lebih adem, pemasangan fan casing jiga harus memperhatikan air flow didalam casing.

Komponen Komputer dan Fungsinya Beserta Gambarnya
Fan case untuk merakit komputer

Wi-fi adapater (optional)

Wi-fi adapter berguna untuk menangkap sinyal wi-fi jika kalian ingin menggunakan komputer secara online. Kalau kalian tidak punya bisa menggunakan port LAN yang telah disediakan di motherboard ataupun via usb tethering.

Nah setelah kalian sudah tahu tentang komponen komputer beserta gambarnya, sebelum merakit siapkan juga perangkat penunjangnya yang terangkum dalam sub dibawah ini.

Perangkat Komputer dan Fungsinya Beserta Gambarnya

Selanjutnya siapkan juga perangkat-perangkat penunjang komputer. Perangkat-perangkat tersebut terbagi menjadi 3, yaitu : perangkat input, perangkat proses, dan juga output.

Perangkat Komputer dan Fungsinya Beserta Gambarnya
Perangkat input



Perangkat Input berfungsi untuk memasukan data untuk diproses oleh komputer nantinya. Perangkat input itu contohnya ada :

  • Keyboard yang berfungsi untuk mengetik atau memasukan data berupa huruf, angka, karekter simbol dan lain-lain.
  • Mouse digunakan untuk memilih data dengan cara mengklik atau juga menyeleksi data.
  • Scanner digunakan untuk memasukan data yang berupa file gambar dengan cara menscan dokumen di kertas dan di rubah menjadi file gambar.
  • Microphone eksternal digunakan untuk memasukan data berupa sinyal suara yang akan di proses oleh komponen pemrosesan.

Komponen pemrosesan berguna untuk memproses atau mengerjakan data yang telah dimasukan oleh perangkat input tadi. Komponen ini terdiri dari :

  • Prosesor
  • VGA
  • RAM
  • Storage
  • Motherboard
  • Storage
Sedangkan untuk komponen output yang harus kalian siapkan juga yang berfungsi untuk menampilkan data yang telah di proses, antara lain :
  • Monitor, digunakan sebagai layar untuk menampilkan grafis, gambar atau informasi.
  • Printer, untuk menampilkan data secara tercetak di kertas.
  • Speaker atau Headset, yang dighunakan untuk menampilkan hasil pemrosesan sinyal suara sehingga bisa didengar oleh kita
Perangkat Komputer dan Fungsinya Beserta Gambarnya
Perangkat Output



Setelah sudah punya dan juga sudah tahu apa aja perangkat komputer beserta gambarnya kita lanjut ke pembahasan cara perakitan komputer beserta gambarnya. Sebelumnya baca dulu tips-tips dibawah ini.

Tips Merakit komputer

Ada beberapa tips yang bisa temen-temen pakai saat sebelum merakit komputer, diantaranya :

  • Usahakan merakit komputer diwaktu luang
  • Beri alas atau dudukan atau di meja saat merakit komputer, alias tidak langsung ke lantai
  • Akan lebih ideal merakit komputer di ruang ber ac
  • Pakai gelang static untuk mencegah listrik statis
  • Pakai kaos kaki atau sendal untuk mencegah listrik statis ataupun juga kesetrum
  • Baca dulu buku panduan pemasangan motherboard dan powersuply
  • Didampingi ahli atau yang terbiasa merakit komputer

Langkah-Langkah Merakit Komputer Lengkap dengan Gambar

Merakit komputer itu bisa dibilang memang mudah. Tetapi merakit komputer yang baik dan benar harus melalui tahap-tahap terlebih dulu, apalagi pemula.

Merakit komputer membutuhkan waktu yang lama atau cukup menyita waktu. Itulah mengapa tadi admin memberikan tips merakit komputer diwaktu luang atau lenggang sehingga tidak menggangu aktifitas.

Berikut tahapan-tahapan dalam merakit komputer.

  • persiapan
  • proses perakitan
  • pengujian
  • penanganan masalah
Berikut adalah penjabaran lengkap mengenai cara perakitan komputer beserta gambarnya.

Persiapan sebelum merakit komputer

Hal pertama yang harus temen-temen lakukan setelah menyiapkan semua peralatan adalah membaca semua buku panduan. Kedengarannya memang banyak di sepelekan, namun itu penting.

Baca-baca terlebih dahulu setiap buku panduan yang terdapat di paket pembelian. Terutama baca dulu panduan motherboard, itu akan sangat membantu temen-temen nantinya.

Jika tidak ada kalian bisa mendownload panduan pdf yang terdapat di website masing-masing vendor.

Cara merakit komputer beserta gambarnya

Setelah selesai baca buku panduan lanjut tahap perakitan komputer. Siapkan semua peralatan di atas meja. cara merakit komputer secara ringkas tahapannya adalah :

  • Memasang prosessor pada motherboard
  • Memasang cpu cooler
  • Memasang ram
  • Memasang NVME SSS
  • Memasang power suply kedalam casing
  • Memasang combo prosesor, cooler, dan ram ke dalam casing
  • Memasang SSD atau Hardisk ke dalam casing
  • Memasang kabel power pin motherboard
  • Memasang kabel front panel
  • Memasang VGA Card
  • Merapikan kabel-kabel
  • Mengecek semua komponen apakah berjalan normal
  • Menginstal OS sistem (Windows, Linux, MAC)

Kali ini kita akan mencoba merakit komputer dengan menggunakan prosesor dari Intel

Cara Memasang Prosessor saat perakitan komputer

Cara merakit komputer beserta gambarnya
Cara memasang prosesor

  1. Keluarkan prosesor dari box penjualan. ambil prosesor nya dan biarkan stock cooler tetap didalam dus. Akan terdapat seperti plastik mika pembungkus prosesor, jangan dibuka dulu.
  2. Ambil motherboard dari kardus, dan letakkan diatas kardus pembeliannya tadi.
  3. Ambil dan buka prosesor tadi, Pastikan tidak menyentuh pin-pin di bawah prosesor.
  4. Perhatikan slot cpu pada motherboard, buka penguncinya secara perlahan. Biarkan penutup prosesor yang berwarna hitam-hitam tersebut.
  5. Masukan prosesor kedalam slot. perhatikanlah ada segitiga kecil di slot motherboard yang harus kalian samakan posisinya dengan segitiga kecil di prosesor.
  6. Jangan paksa di tekan, kalau posisi nya sesuai akan masuk dengan sendirinya. Cukup di letakkan saja.
  7. Lakukan penguncian dengan cara menarik kembali pengunci, memang agak berat tapi tenang aja.
  8. Setelah itu penutup prosesor yang warna hitam itu kalau enggak terlepas sendiri bisa kalian lepas. Gak apa-apa karena sudah ada prosesor nya.

Cara memasang cooler prosesor saat merakit pc

Cara merakit komputer beserta gambarnya
Cara memasang cooler

  1. Keluarkan cooler prosesor dari paket pembelian prosesor kalau kalian pakai cooler bawaan.
  2. Perhatikan jenis slot pengunci coolernya, apakah harus di baut atau hanya di tekan aja.
  3. Sebelum memasang cooler pasang dulu thermal paste, jika temen-temen pakai cooler bawaan biasanya tidak perlu lagi dikasih thermal paste karena sudah ada. Jika menggunakan custom cooler biasanya akan terdapat thermal paste di paket pembeliannya.
  4. Jika pakai custom cooler pasang dahulu bracket cooler nya di bagian belakang slot prosesor pada motherboard sesuai dengan merk prosesor yang kalian pakai.
  5. Perhatikan dimana port untuk pemasangan fan prosesor. Kalau bingung dimana buka kembali buku panduan prosesor deh.
  6. Pasang cooler kemudian lakukan penguncian secara selang seling berbentuk X, jangan secara urut. Misal awali lakukan penguncian dari kiri bawah lalu kanan atas, lalu dari kanan bawah ke kiri atas.
  7. Pasang kabel fan ke port fan prosesor tadi.

Cara Memasang Ram saat merakit komputer

Cara merakit komputer beserta gambarnya
Cara memasang ram

  1. Sebelum memasang ram pastikan buka dulu pengunci slot ram, kalau gak tau caranya buka lagi panduan.
  2. Perhatikan pada ram terdapat bagian yang ompong, samakan posisinya dengan yang ada di slot ram. Jadi pemasangan tidak terbalik, lebih tepatnya gak bisa terbalik pemasangan ram.
  3. Jika kalian memasang 2 ram dan slot ram kalian ada 4 cek mana yang harus di isi terlebih dahulu, cek kembali buku manual. Biasanya pemasangan selang-seling. Misal slot 2&4 atau 1&3 untuk mengaktifkan fitur dual channel.
  4. Cara memasangnya tinggal taruh ram di slotnya lalu tekan sampai ada bunyi "ceklek". Jangan khawatir itu tandanya ram sudah terpasang dan terkunci dengan benar.

Cara memasang NVME SSD dalam perakitan komputer




  1. Jika kalian menggunakan SSD NVME ini adalah saatnya memasang, perhatikan dimana slot untuk memasang. Cek buku panduan.
  2. Jika terdapat heatsink maka buka dulu heatsinknya dengan baut, lalu kalian pasang SSD NVMEnya sesuai di gambar.
  3. Pasang kembali heatsink dan baut kembali.

Cara memasang powersuply ke casing saat perakitan komputer

Cara memasang powersuply
Cara memasang power suply saat merakit komputer

  1. Buka dulu penutup sisi samping kanan dan kiri casing.
  2. Cari dimana tempat pemasangan motherboard, buka buku panduan casing.
  3. Jika kalian memakai power suply tipe modular pasang dulu semua kabelnya.
  4. Masukkan powersuply ke casing. Untuk tipe casing dan powersuply modern biasanya posisi powersuply ada dibawah dan pastikan kipas pada powersuply menghadap ke bawah.
  5. Setelah itu baut powersuplybke casing dengan menggunakan obeng besar tadi.

Cara memasang motherboard ke casing saat perakitan komputer

Cara memasang motherboard
Cara memasang motherboard

  1. Letakkan casing dengan posisi tidut agar pemasangan lebih mudah
  2. Perhatikan sisi dalam casing dan cari dimana letak motherboard dipasang, serta perhatikan juga lubang-lubang baut motherboard. Buka buku panduan casing.
  3. Sebelum memasang motherboard cari dulu kabel 8pin dari powersuply, lewatkan kabel melalui bagian kabel management di belakang casing dan letakkan di sisi kiri atas tempat motherboard.
  4. Pasang motherboard lalu baut secara perlahan-lahan jangan langsung satu dikencengin.

Cara memasang SSD sata ke dalam casing saat merakit komputer

Cara memasang SSD
Cara memasang SSD

  1. Cari tempat pemasangan SSD sata atau hardisk di casing, karena beda casing biasanya beda tempat. Buka lagi buku panduan kalau bingung.
  2. Letakkan dan baut SSD sata atau hardisk tersebut.
  3. Pasang kabel power untuk penyimpanan dari powersuply. Kalau bingung mana kabelnya buka buku panduan powersuply.
  4. Pasang kabel sata yang telah disiapkan dan tancapkan dari port sata di SSD atau hardisk ke port yang ada di motherboard. Biasanya ada di pinggir kanan bawah motherboard, kalau bingung cek lagi.

Cara memasang kabel 24 pin powersuply ke motherboard saat merakit komputer



cara memasang kabel 24 pin
cara memasang kabel 24 pin

  1. Cek yang mana kabel 24pin dan kabel 8pin tadi di powersuply, kalau bingung buka lagi bukunya sampai capek aku ngetiknya, wkwkwk.
  2. Lalu pasang kabel 24 pin dari powersuply ke slot 24pin di motherboard. Biasanya ada di sekitar bawah slot ram.
  3. Pasang kabel 8 pin dari powersuply ke slot 8 pin di motherboard, posisinya biasanya di pojok kiri atas motherboard.

Cara memasang kabel front panel saat merakit komputer

cara memasang kabel front panel
cara memasang kabel front panel

  1. Cari dimana port kabel front panel, biasanya ada di bagian paling bawah motherboard yang bentuknya seperti jarum-jarum
  2. Cek di buku panduan letak untuk kabel hdd led, kabel reset, kabel power, kabel min, kabel plus di powersuply dan juga motherboard
  3. Pasang sesuai kabel dan tempatnya masing-masing jangan sampai terbalik.

Cara memasang VGA saat merakit komputer

cara memasang vga
cara memasang vga

  1. Buka dulu backplate yang ada di casing dengan tangan kosong atau pun pakai tang. Posisinya ada di belakang casing, bentuk yang persegi panjang horizontal atau posisi tertidur
  2. Biasanya di sebelah backplate ada baut yang harus dilepas maka lepas dulu.
  3. Perhatikan dimana letak port PCIE x16 yang ada di motherboard, itu adalah tempat pemasangan VGA
  4. Pasang VGA dengan arah kipas nya menghadap kebawah ke slot PCIE x16 tadi
  5. Baut VGA ke casing dari baut yang kalian lepas tadi.

Cara merapikan kabel setelah merakit komputer



cara merapikan kabel manajemen casing
cara merapikan kabel manajemen casing

Setelah semua terpasang langkah selanjutnya yang cukup merepotkan dan memakan waktu. Casing modern pasti akan memiliki ruang kabel manajemen untuk merapikan kabel.

Rapikan kabel dengan cara mengikat kabel-kabel tadi dengan tali pengikat kabel. Kalau gak punya pakai tali yang ada aja.

Rapikan juga tali pengikat kabel dengan memotong bagian yang tidak terpakai. Setelah dikira cukup rapi kalian bisa menutup casingnya. Kalau kalian orangnya berantakan ya gak apa-apa gak usah dirapikan, hehehe.

Pengujian setelah merakit komputer

Mengecek apakah komputer bisa nyala

Pasang kabel dari powersuply ke colokan listrik, lalu sambungkan juga ke monitor. Sambungkan juga kabel VGA atau HDMI dari VGA card atau jika tidak pakai VGA maka tancapkan di port display yang ada di motherboard.  Nyalakan apakah komputer kalian bisa nyala.

Jika komputer sudah bisa menyala tinggal lakukan instalasi windows dan driver yang diperlukan seperti audio dan vga

Cara menginstal Windows setelah merakit komputer

cara menginstal windows
cara menginstal windows

  1. Siapkan CD instalasi, atau kalian bisa instalasi lewat flashdisk yang sudah disiapkan. Siapkan file instalasi lalu masukan ke flashdisk dengan software rufus
  2. Nyalakan komputer
  3. Setelah masuk bios atur agar booting ke flashdisk atau cd Drive. Lalu save dan keluar dari bios
  4. Komputer akan melakukan booting ke file instalasi windows di flashdisk atau CD
  5. Lakukan langkah instalasi seperti biasanya, tinggal next next aja pakai set default dan atur tanggal.
  6. Tunggu sampai proses instalasi selesai

Penanganan masalah setelah merakit komputer

Penanganan masalah setelah merakit komputer

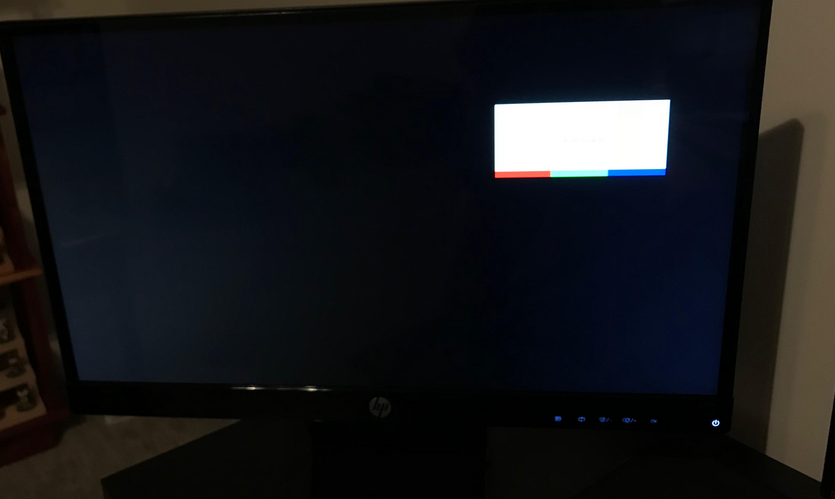

komputer no signal setelah dirakit

Biasanya saat merakit komputer akan ada berbagai masalah yang timbul seperti komputer no signal, jika komputer kalian mengalami no signal setelah dirakit.

Periksa kembali apakah ada pemasangan yang kurang sesuai terutama ram dan VGA. Pastikan juga jika kalian pakai VGA kabel hdmi atau vganya kalian pasang di port VGA. Jika tanpa VGA tambahan maka pasang di port display motherboard.

Jika kalian merakit komputer dengan komponen baru biasanya jarang terjadi masalah, namun jika kalian memakai komponen second untuk mengatasi nya kalian bisa baca disini.

Itulah penjelasan lengkap mengenai cara Perakitan komputer beserta gambarnya sampai nyala. Semoga bermanfaat dan selamat mempraktekkan sendiri teman-teman.

Comment Policy: Silahkan tuliskan komentar Anda yang sesuai dengan topik postingan halaman ini. Komentar yang berisi tautan tidak akan ditampilkan sebelum disetujui.
Buka Komentar
Tutup Komentar
